PLH02.001 Hopper Automatic Duplex Hose Labeller



Product Overview

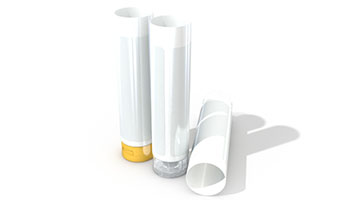

本机适用于 医药、日化、精细化工、化妆品、个人护理用品 及其它轻工行业中的 塑料软管、塑料管、铝塑复合管 外表面圆周 单张、双张 普通标签或透明标签 自动贴标 之理想设备。

本机功能先进,操作简单,结构紧凑,安全可靠,美观大方。采用光电传感器检测物料,德国西门子 PLC 控制系统,智能触摸式人机界面操控。

本机配有高精度间隙分度装置以确保软管贴标时的准确定位,采用高性能无杆气缸推管上料,高精度伺服电机驱动标签抚标。

本机采用自动辊道式分料输送装置,简单、可靠、上料方便。

本机的标签抚标压力大小可无级调节,当贴透明标签时, 可最大限度排尽透明标签与软管间的空气,并尽可能减少透明标签下小气泡的空气容量。

本机工作稳定可靠,采用高精度伺服电机驱动送标器出标,贴标牢固、准确、精度高,可适应多种软管规格尺寸、不同标签宽度、多种标签类别生产环境要求;在线更换不同规格尺寸软管生产时,调节部件需用时间短。同时还具有无物不贴标,无标自动校正、自动检测等功能。

整机采用304不锈钢、铝合金制作,传动部分按CE及相关安全生产要求设计,安全可靠。


可选配自动上料、自动收料装置。

可选配辊道式、料斗式、输送带式分料装置。

可选配气吹式、抓取式出管下料装置。

可选配不合格品自动剔除装置。

可选配有机玻璃外罩、人机界面旋臂。

可选配条码阅读器、CCD视觉传感器检测生产日期、批号、有效期限、条码、二维码、医药码、贴标状态等。

可选配墨水喷头、喷码机、色带打码机或热敏打印机,实现连续准确之标示打印,如生产日期、生产批号、有效期限、产品条码、产品二维码等相关信息。


本机即能与其它设备或生产线配合使用,也可单独工作。



Label Parameter

# Technical Indicator Value
01 Backing Paper Width ≤ 105 mm
02 Label Width 10~100 mm
03 Paper Core Internal Hole φ76.2 mm
04 Label Roll Outer Diameter ≤ φ350 mm
05 Label Spacing ≥ 3 mm
06 Margin Between Label and Backing Paper ≥ 2 mm
07 Minimum Label Length ≥ 10 mm

Technical Parameter

# Technical Indicator Value
01 Rate of Production 75~150 Sticks/Minute
02 Rate of Qualified Product ≥ 99.99%
03 Hose Outer Diameter 16~60 mm
04 Hose Length 80~210 mm
05 Label Feeder Speed 5~60 Meter/minute
06 Output Label Accuracy ±0.5 mm (≤40 Meter/minute)
± 1 mm (≤60 Meter/minute)
07 Head-to-Tail Misalignment Error ±0.3 mm ( Hose Outer Diameter ≤30 mm)
±0.6 mm ( Hose Outer Diameter ≥35 mm)
08 Feeding Conveyor Height 985 mm + 60 mm
09 Outlet Height 150 mm + 60 mm
10 Power Supply L/N/PE 220±5%V AC 50Hz
11 Total Power 3.0 KW
12 Gas Source 0.4~0.7 MPa
13 Use Ambient Temperature 0~50℃
14 Use Relative Humidity 15~90% (Non-condensing)
15 Place Flatness of Ground ±10 mm
16 Machine Weight Main Machine ≤ 3000 Kg
Conveyor ≤   210 Kg
Whole Body ≤ 3250 Kg
17 Overall Dimension (Long x Width x High) Main Machine: 1675 x 1490 x 2360 mm
Conveyor: 1145 x   600 x 1854 mm
Whole Body: 2735 x 1490 x 2360 mm
18 Silo Size (Long x High) 900 x 750 mm
